带压力开关型 熔体压力变送器
PT462□K直杆/软管型 熔体压力变送器（带测温）
产品简介：
      PT462□K系列（直杆/软管型 ）高温熔体温度压力变送器，带压力继电器报警开关,被广泛应用于塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业，实现对熔体、流体、气体等高温介质的压力温度测量。具有超压力报警功能，输出异常自诊断报警功能，准确度高、稳定性好、性价比高、抗干扰性强等优点。按钮式一键清除零点温漂或远程编程清除零点温漂、内部80%校验、标准模拟信号直接输入PLC，或配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代意大利Gefran生产的ME28系列。
下载PDF
商品详情
产品简介：
      PT462□K系列（直杆/软管型 ）高温熔体温度压力变送器，带压力继电器报警开关,被广泛应用于塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业，实现对熔体、流体、气体等高温介质的压力温度测量。具有超压力报警功能，输出异常自诊断报警功能，准确度高、稳定性好、性价比高、抗干扰性强等优点。按钮式一键清除零点温漂或远程编程清除零点温漂、内部80%校验、标准模拟信号直接输入PLC，或配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代意大利Gefran生产的ME28系列。
性能指标：
       1.压力量程：0～2MPa～150MPa之内任选（推荐5MPa以上见5递增，40MPa以上见10递增）；
       2.压力开关：正常状态-压力＜报警压力值开关常闭，异常状态-（输出信号＜3.6mA或＞21mA、输出信号＞10.6V、压力＞报警压力值）开关打开，报警压力值分三档：(70%、80%、90%)x量程（或40～100%量程任一点设置）；
       3.准 确 度 ：±0.5％FS；
       4.工作电源：24VDC   (15～36V DC)；
       5.输出信号：4～20mA、0-10V、功率继电器开关量(或12VDC SSR输入控制信号），温度配置K、E、J型热电偶、Pt100热电阻；
       6.探头耐温：200℃、390℉；
       7.温      漂：≤0.15MPa/100℃；
       8.电气连接：采用通用型6芯、7芯、8芯接插件连接；
       9.机械连接：可提供1/2"-20UNF、M12×1.5、M14×1.5、M18×1.5、M22×1.5、G3/4"等螺纹安装尺寸；
      10.防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可提高使用寿命3～5倍(可选)；
      11.特殊要求者可定做，交货期7～15个工作日。

型号格式说明：
PT系列高温熔体压力传感器-规格型号即订货格式说明：



产品规格型号及订货格式-示例说明：
       示例1：PT4626K-50MPa-1/2"-20-150/470-K-0~10V-AL90
       说明1：产品型号PT4626K系列高温熔体压力变送器；
                   报警设定值：90%F.S 继电器报警（50MPa*0.9=45MPa）
                   压力量程：0~50MPa；
                   探头安装螺纹：美制1/2”-20UNF；
                   直杆/软管尺寸：150mm/470mm；
                   压力输出信号：0~10V；
                   测温配置：K型热电偶温度传感器；
                   其他默认参数：6芯接插件、精度等级0.5%FS、校准80%FS、供电24VDC (15～36V DC)。
PT系列高温熔体压力变送器-外形尺寸:



尺寸说明：
    1. L1（直杆长度）最短为60mm,最长为600mm
        L2（软管长度）标准尺寸370mm，最短为180mm,最长为1000mm 。。
    2. D2(探头膜片外径）最小可做到Ф7。
    3. L1（直杆长度）、L2（软管长度）订货以10mm取整数。
PT系列高温熔体压力传感器 安装孔开孔尺寸：



PT462□K系列高温熔体压力变送器 接线示意图：

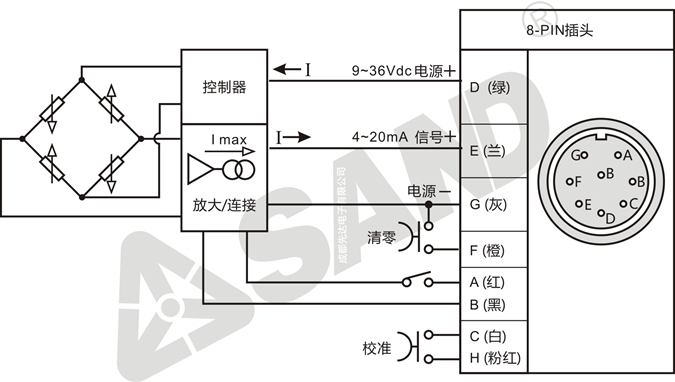

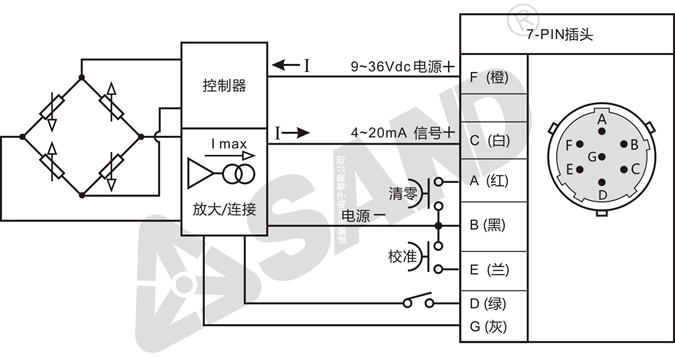

图1. 三线制4~20mA电流输出型：

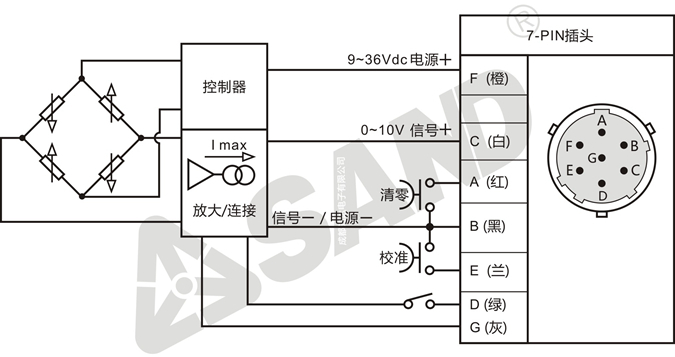

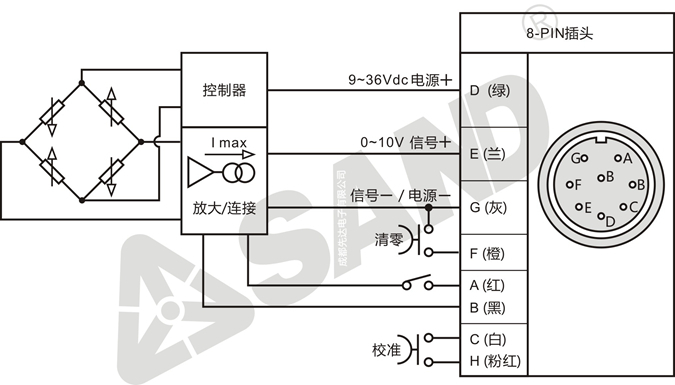

图2. 三线制0~10V电压输出型：

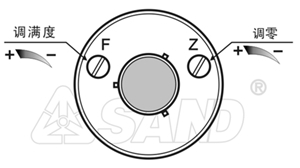

PT系列高温熔体压力变送器 输出信号调节方式：
说明：
1.高温熔体压力变送器装机预热15分钟后，确认管道压力为0，如果显示的压力不是0，调凸起的Z一字螺丝，使得显示刚刚变为零即可。（逆时针方向调大）
2.注意凸起的F一字螺丝一般不能调节。除非确定压力不准，在有标准压力源的情况下可以调节。
