环保安全型 熔体压力变送器
PT5616B系列 高温环保安全型压力变送器
产品简介：
       PT5616B系列（直杆/软管型）高温环保安全型压力变送器，主要用于对熔体、流体、气体等高温介质的压力测量，采用特殊高温食用硅油填充。已经广泛应用于食品、医药、塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、通用性强等优点。零点满度方便调节、内部80%校验,标准模拟信号直接输入PLC。该系列也可提供PT5616A一键清零型压力变送器，PT5616K带压力开关型压力变送器，PT5616Z无温漂型压力变送器。配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS8815、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代意大利Gefran生产的WE1,WN1系列。
下载PDF
商品详情
产品简介：
       PT5616B系列（直杆/软管型）高温环保安全型压力变送器，主要用于对熔体、流体、气体等高温介质的压力测量，采用特殊高温食用硅油填充。已经广泛应用于食品、医药、塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、通用性强等优点。零点满度方便调节、内部80%校验,标准模拟信号直接输入PLC。该系列也可提供PT5616A一键清零型压力变送器，PT5616K带压力开关型压力变送器，PT5616Z无温漂型压力变送器。配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS8815、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代意大利Gefran生产的WE1,WN1系列。
性能指标：
       1.压力量程：0～5MPa～150MPa之内任选（推荐见5递增，40MPa以上见10递增）；
       2.准 确 度 ：±1.0％FS；
       3.工作电源：24VDC   (15～36V DC)，2线制4～20mA电流输出型 (9～36V DC)；
       4.输出信号：0～5V、1～5V、0～10V、0～20mA、4～20mA；
       5.探头耐温：315℃、600℉；；
       6.温      漂：≤0.45MPa/100℃；
       7.电气连接：压力采用通用型6芯(SD02106)接插件连接，温度采用专用2芯接插件连接；
       8.机械连接：可提供1/2"-20UNF、M12×1.5，M14×1.5、M18×1.5、M22×1.5、G3/4"等螺纹安装尺寸；
       9.防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可提高使用寿命3～5倍(可选)；
      10.特殊要求者可定做，交货期7～15个工作日。
型号格式说明：
PT系列高温熔体压力传感器规格型号即订货格式说明：



产品规格型号及订货格式-示例说明：
       示例1：PT5616B-35MPa-1/2”-20-150/470-4~20mA
       说明1：产品型号PT5616B系列高温熔体压力变送器；
                   压力量程：0~35MPa；
                   探头安装螺纹：美制1/2”-20UNF；
                   直杆/软管尺寸：150mm/470mm；
                   输出信号：4~20mA；
                   其他默认参数：采用6芯接插件、精度等级1.0%FS、校准80%FS、供电24VDC (15～36V DC)。

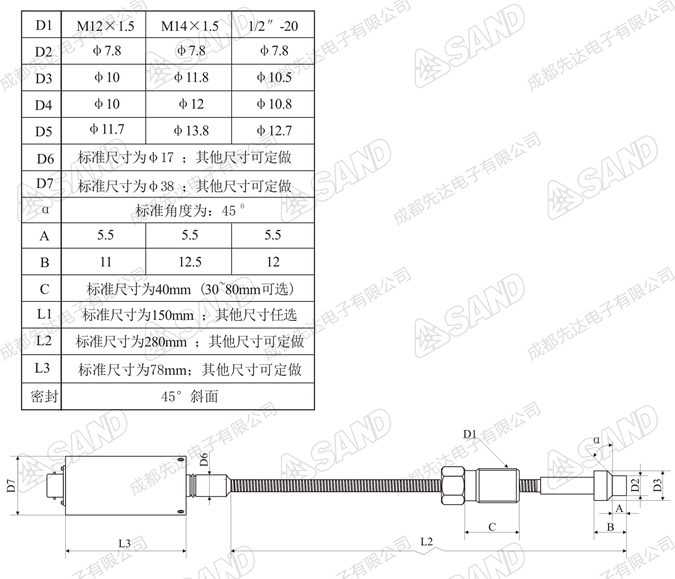

PT系列高温熔体压力变送器 外形尺寸：



尺寸说明：
    1. L1（直杆长度）标准尺寸150mm，最短为60mm,最长为600mm；
        L2（软管长度）标准尺寸470mm，最短为180mm,最长为1000mm 。
    2. D2(探头膜片外径）最小可做到Ф7。
    3. L1（直杆长度）、L2（软管长度）订货以10mm取整数。

PT系列高温熔体压力传感器 安装孔开孔尺寸：



PT系列高温熔体压力变送器 接线示意图：

图1. 两线制4~20mA电流输出型：



图2. 三线制电压或电流输出型（电压：0-10V/0-5V/1-5V   电流：4-20mA/0-20mA）：



PT系列高温熔体压力变送器 输出信号调节方式：
说明：
1.高温熔体压力变送器装机预热15分钟后，确认管道压力为0，如果显示的压力不是0，调凸起的Z一字螺丝，使得显示刚刚变为零即可。（逆时针方向调大）
2.注意凸起的F一字螺丝一般不能调节。除非确定压力不准，在有标准压力源的情况下可以调节。
