550℃ 超高温环保型 熔体压力传:
PT3616系列 超高温型 熔体压力传感器
产品简介：
     PT3616系列(直杆/柔性软管) 超高温型压力传感器，主要用于对熔体、流体、气体等高温介质的压力测量，采用钠钾合金（NaK）填充。已经广泛应用于食品、医药、塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、通用性强等优点。配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS8815、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代美国Dynisco生产的PT412系列、意大利Gefran生产的K31系列。
下载PDF
商品详情
产品简介：
     PT3616系列(直杆/柔性软管) 超高温型压力传感器，主要用于对熔体、流体、气体等高温介质的压力测量，采用钠钾合金（NaK）填充。已经广泛应用于食品、医药、塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、通用性强等优点。配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS8815、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代美国Dynisco生产的PT412系列、意大利Gefran生产的K31系列。
性能指标：
       1.压力量程：0～5MPa～150MPa之内任选（推荐见5递增，40MPa以上见10递增）；
       2.准 确 度 ：±1.0％FS；
       3.工作电源：10VDC (6～12V DC)；
       4.压力输出信号：3.0mV/V、3.3mV/V等，温度配置K、E、J热电偶、Pt100热电阻；
       5.探头耐温：550℃、1000℉；；
       6.温      漂：≤0.3MPa/100℃；
       7.电气连接：压力采用通用型6芯(SD02106)接插件连接，温度采用专用2芯接插件连接；
       8.机械连接：可提供1/2"-20UNF、M12×1.5，M14×1.5、M18×1.5、M22×1.5、G3/4"等多螺纹安装尺寸；
       9.防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可提高使用寿命3～5倍(可选)；
     10.特殊要求者可定做，交货期7～15个工作日。

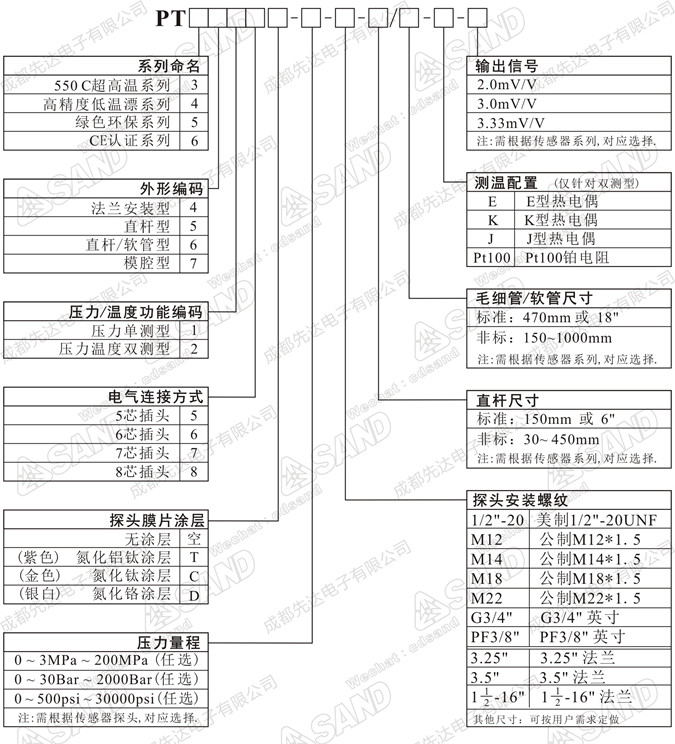

型号格式说明：
PT系列高温熔体压力传感器规格型号即订货格式说明：



产品规格型号及订货格式-示例说明：
       示例1：PT3616-50MPa-1/2”-20-150/470-3.33mV/V
       说明1：产品型号PT3616系列高温熔体压力传感器；
                   压力量程：0~50MPa；
                   探头安装螺纹：美制1/2”-20UNF；
                   直杆/软管尺寸：150mm/470mm；
                   输出信号：3.33mV/V；
                   其他默认参数：采用6芯接插件、精度等级1.0%FS、校准80%FS、供电10VDC (6～12V DC)。

PT系列高温熔体压力传感器 外形尺寸：



    尺寸说明：
    1. L1（直杆长度）标准尺寸150mm，最短为100mm,最长为600mm；
        L2（软管长度）标准尺寸470mm，最短为180mm,最长为1000mm 。
    2. D2(探头膜片外径）最小可做到Ф7。
    3. L1（直杆长度）、L2（软管长度）订货以10mm取整数。

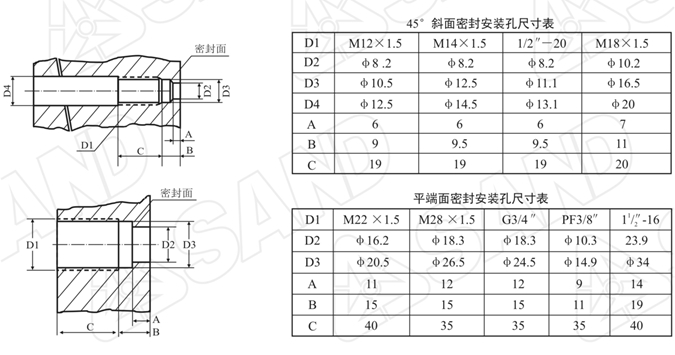

PT系列高温熔体压力传感器 安装孔开孔尺寸：
