替代进口 熔体压力变送器
PT1116B系列高温熔体压力变送器
产品简介：
      PT1116B系列直杆型高温熔体压力变送器，主要用于对熔体、流体、气体等高温介质的压力测量。已经广泛应用于塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、抗干扰性强等优点。零点满度方便调节、内部80%校验,标准模拟信号直接输入PLC，或配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代美国Dynisco生产的PT4604、PT4606系列、意大利Gefran生产的ME0、MN0系列。
下载PDF
商品详情
产品简介：
      PT1116B系列直杆型高温熔体压力变送器，主要用于对熔体、流体、气体等高温介质的压力测量。已经广泛应用于塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、抗干扰性强等优点。零点满度方便调节、内部80%校验,标准模拟信号直接输入PLC，或配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。可以替代美国Dynisco生产的PT4604、PT4606系列、意大利Gefran生产的ME0、MN0系列。
性能指标：
       1.压力量程：0～2MPa～150MPa之内任选（推荐5MPa以上见5递增，40MPa以上见10递增）；
       2.准 确 度 ：±1.0％FS；
       3.工作电源：24VDC   (15～36V DC)，2线制4～20mA电流输出型 (9～36V DC)；
       4.输出信号：0～5V、1～5V、0～10V、0～20mA、4～20mA；
       5.探头耐温：200℃、390℉；
       6.温      漂：≤0.3MPa/100℃；
       7.电气连接：采用通用型6芯(SD02106)接插件连接；
       8.机械连接：提供1/2"-20UNF、M12×1.5、M14×1.5、M18×1.5、M22×1.5、G3/4"等螺纹安装尺寸；
       9.防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可提高使用寿命3～5倍(可选)；
     10.特殊要求者可定做，交货期7～15个工作日。
型号格式说明：
PT系列高温熔体压力变送器-规格型号即订货格式说明：



产品规格型号及订货格式-示例说明：
       示例1：PT1116B-70MPa-1/2”-20-150-4~20mA
       说明1：产品型号PT1116B系列高温熔体压力变送器；
                   压力量程：0~70MPa；
                   探头安装螺纹：美制1/2”-20UNF；
                   直杆尺寸：150mm；
                   输出信号：4~20mA；
                   其他默认参数：6芯接插件、精度等级1.0%FS、校准80%FS、供电24VDC (15～36V DC)。

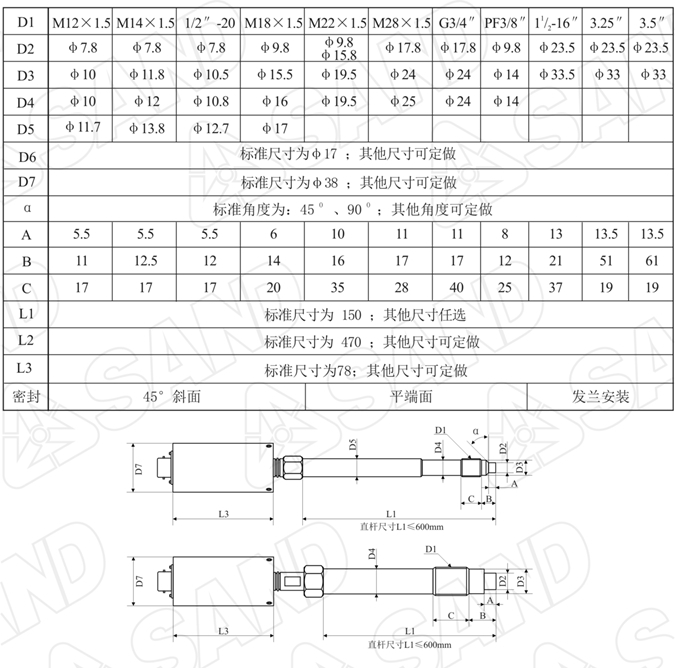

PT系列高温熔体压力变送器-外形尺寸:



    尺寸说明：
    1. L1（直杆长度）最短为40mm,最长为600mm 。
    2.D2(探头膜片外径）最小可做到Ф6。
    3.L1（直杆长度）、L2（软管长度）订货以10mm取整数。
PT系列高温熔体压力变送器 安装孔开孔尺寸：



PT系列高温熔体压力变送器 接线示意图：

图1. 两线制4~20mA电流输出型：



图2. 三线制电压或电流输出型（电压：0-10V/0-5V/1-5V   电流：4-20mA/0-20mA）：



PT系列高温熔体压力变送器 输出信号调节方式：
说明：
1.高温熔体压力变送器装机预热15分钟后，确认管道压力为0，如果显示的压力不是0，调凸起的Z一字螺丝，使得显示刚刚变为零即可。（逆时针方向调大）
2.注意凸起的F一字螺丝一般不能调节。除非确定压力不准，在有标准压力源的情况下可以调节。
