常规型 熔体压力传感器
PT124系列 高温熔体压力传感器
产品简介：
     PT124系列(直杆/柔性软管) 高温熔体压力传感器，主要用于对熔体、流体、气体等高温介质的压力测量。已经广泛应用于塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、通用性强等优点。配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS8815、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。
下载PDF
商品详情
产品简介：
     PT124系列(直杆/柔性软管) 高温熔体压力传感器，主要用于对熔体、流体、气体等高温介质的压力测量。已经广泛应用于塑料、橡胶、挤出设备、化纤纺机、无纺布、非织造布、聚酯、石油化工等行业。具有准确度高、稳定性好、性价比高、通用性强等优点。配套我公司生产的数字压力仪表（PS1016、PS4810、PS4812、PS8815、PS600和PS9016压控仪）可实现对压力的显示、报警、信号远传、通讯与控制。
性能指标：
       1.压力量程：0～5MPa～150MPa之内任选（推荐见5递增，40MPa以上见10递增）；
       2.准 确 度 ：±1.0％FS；
       3.工作电源：10VDC (6～12V DC)；
       4.输出信号：2.0mV/V、2.5mV/V等；
       5.探头耐温：400℃、750℉；
       6.温      漂：≤0.3MPa/100℃；
       7.电气连接：采用通用型5芯(XS12)接插件连接；
       8.机械连接：采用M14×1.5，另可提供M12×1.5、M18×1.5等45°斜面密封螺纹安装尺寸；
       9.防腐耐磨涂层：适用于高浓度粗糙介质的压力测量，可提高使用寿命3～5倍(可选)；
     10.特殊要求者可定做，交货期7～15个工作日。

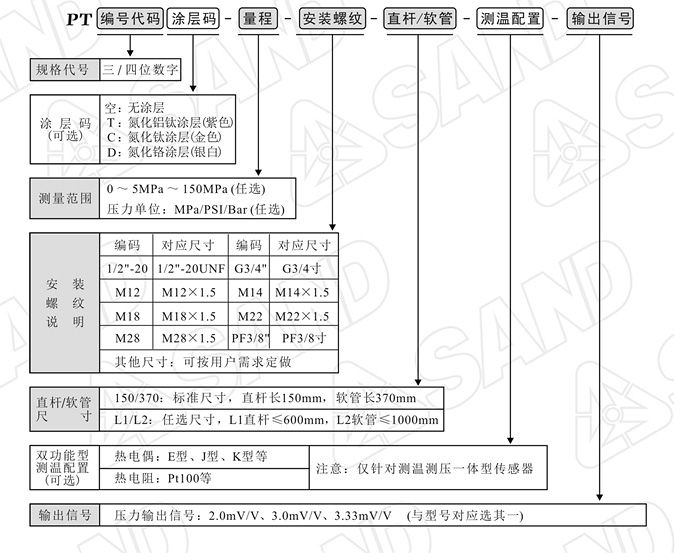

型号格式说明：
PT系列高温熔体压力传感器规格型号即订货格式说明：



产品规格型号及订货格式-示例说明：
       示例1：PT124-50MPa-M14-150/370-2.0mV/V
       说明1：产品型号PT124系列高温熔体压力传感器；
                   压力量程：0~50MPa；
                   探头安装螺纹：公制M14*1.5；
                   直杆/软管尺寸：150mm/370mm；
                   输出信号：2.0mV/V；
                   其他默认参数：采用5芯接插件、精度等级1.0%FS、校准80%FS、供电10VDC (6～12V DC)。

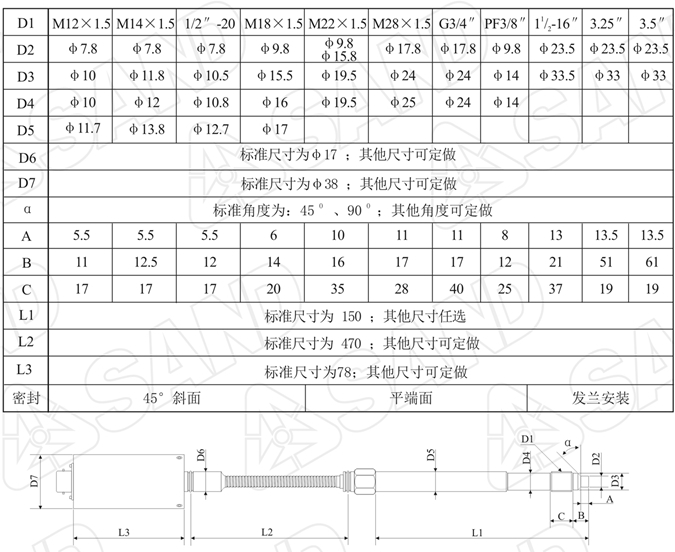

PT系列高温熔体压力传感器 外形尺寸：



    尺寸说明：
    1. L1（直杆长度）标准尺寸150mm，最短为60mm,最长为600mm；
        L2（软管长度）标准尺寸370mm，最短为100mm,最长为1000mm 。
    2. D2(探头膜片外径）最小可做到Ф6。
    3. L1（直杆长度）、L2（软管长度）订货以10mm取整数。

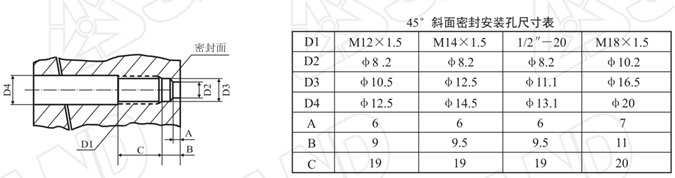

PT系列高温熔体压力传感器 安装孔开孔尺寸：



PT系列（2.0mV/V型）高温熔体压力传感器常用型号与安装螺纹对应关系：

PT123系列高温熔体压力传感器对应：1/2"-20UNF安装螺纹；
PT124系列高温熔体压力传感器对应：M14x1.5,另外可提供M12×1.5、M18×1.5等45°斜面密封螺纹；
PT127系列高温熔体压力传感器对应：M22×1.5安装螺纹，另外可提供M28×1.5、G3/4"、PF3/8"等平面密封螺纹。
